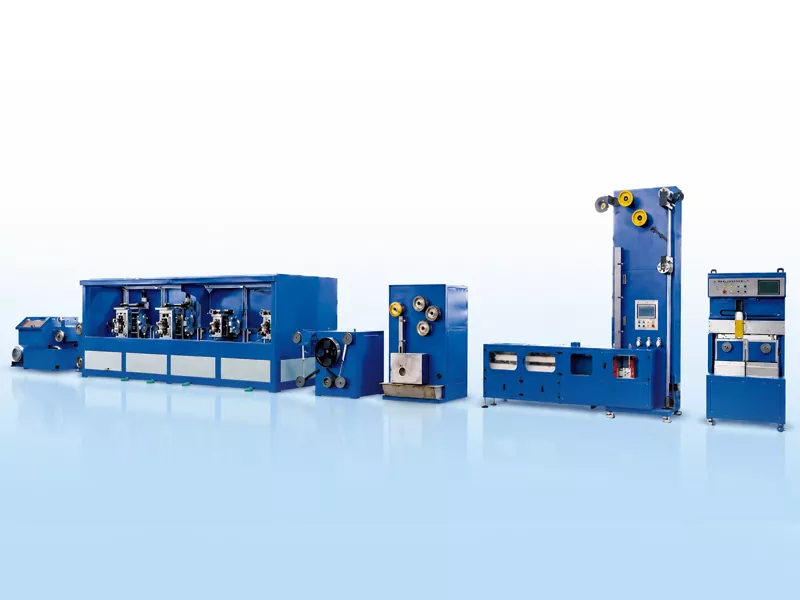

د PV بسبار ربن تولید لاین

د GRM PV بسبار ربن تولید لاین ډیزاین شوی ترڅو په دوامداره توګه د TU1 اکسیجن څخه پاک مسو ګردي تار په لوړ دقیق ټین لیپټ فلیټ کنډکټي ربن کې پروسس کړي. لاین د PV یو له مینځه وړلو ربن ، بسبار ربن ، او عکاس بسبار ربن تولید لپاره مناسب دی.
بشپړ کرښه د تار ډراینګ ، دقیق رولینګ ، دوامداره انیلینګ ، د فلکس درملنه ، د ګرم ډیپ ټین کوټینګ ، او اتوماتیک اخیستل مدغم کوي. دا د PV ربن جوړونکو سره مرسته کوي چې د عرض او ضخامت دقت، د ټین کوټینګ کیفیت، پټې مستقیم، او د باد دوام کنټرول کړي.
د GRM بسبار ربن تولید لاین نږدې 26 متر اوږد او 3 متره پراخ دی، د ټول لین وزن شاوخوا 14 ټنه. د ډیزاین سرعت تر 150 متر / دقیقې پورې رسیدلی شي، د مسو د تار اندازې، بشپړ شوي ربن ابعاد، د ټیننګ سرعت، او د اخیستلو طریقې پورې اړه لري. د عادي تولید شرایطو لاندې، میاشتنی محصول تقریبا 60-80 ټنو ته رسیږي.

تفتیش واستوئ

د تولید ځانګړتیاوې

د مسو تار څخه د بسبر ربن پای ته

د PV بسبار ربن تولید لاین په عمده توګه د مسو تار د خامو موادو په توګه کاروي. تار لومړی د رول کولو لپاره اړین قطر ته راښکته کیږي ، او بیا د ملټي سټینډ دقیق رولینګ له لارې په فلیټ ربن کې رامینځته کیږي. د رول کولو وروسته، د مسو پټه د دوامداره انیل کولو څخه تیریږي ترڅو خپل میخانیکي ځانګړتیاوې تنظیم کړي، وروسته د فلکس درملنه او د ګرم ډیپ ټین کوټینګ. په نهایت کې ، بشپړ شوی ربن د اتوماتیک اخیستلو سیسټم لخوا په سپولونو یا پینکیک کویلونو کې زخم کیږي.

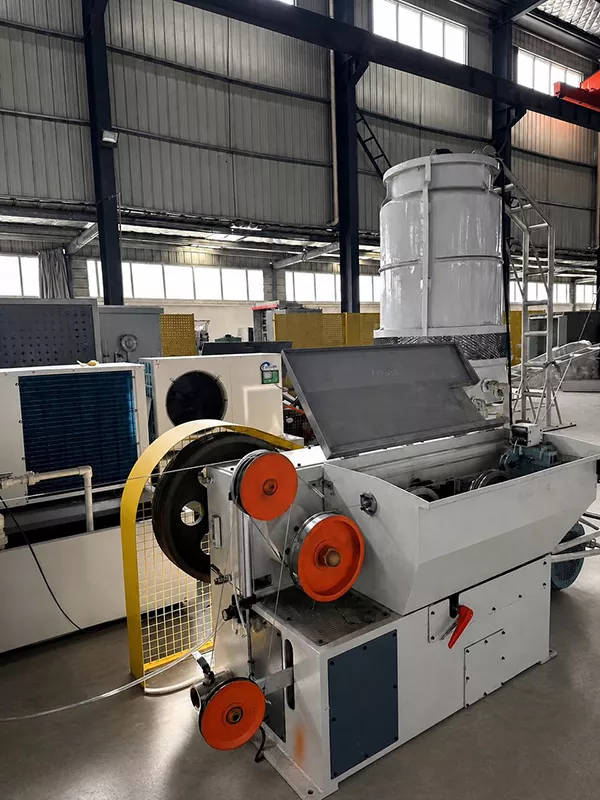

د نقاشۍ ماشین

د مسو تار د ډیز له لارې د 2.6-3.0 ملي میتر قطر ته راښکته کیږي، د رول کولو لپاره چمتو دی.

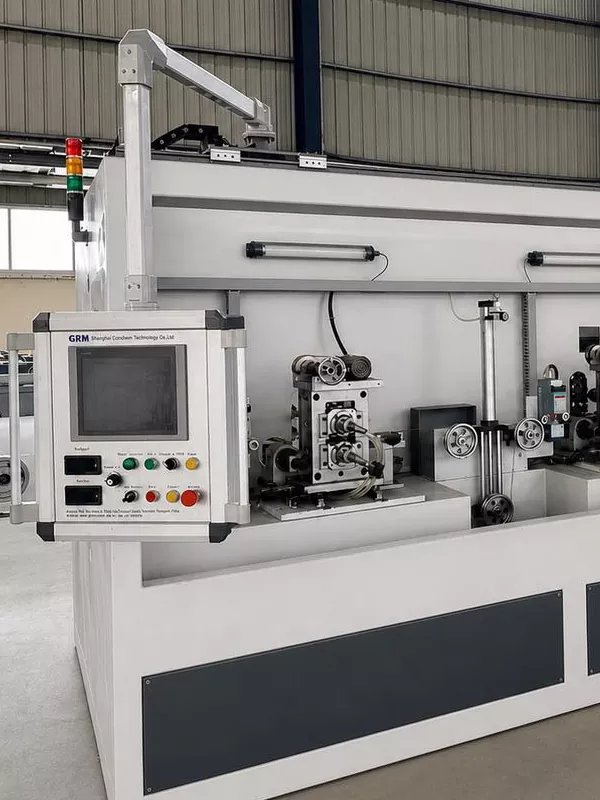

4 رول سټینډ

ګردي مسو تار په فلیټ ربن کې پوښل شوی، د کنټرول پلنوالی او ضخامت دقت سره.

annealing

د شارټ سرکټ اینیلینګ د غیر فعال ګاز محافظت او د اوبو یخولو سره د مسو ربن میخانیکي ملکیتونو ښه کولو لپاره کارول کیږي.

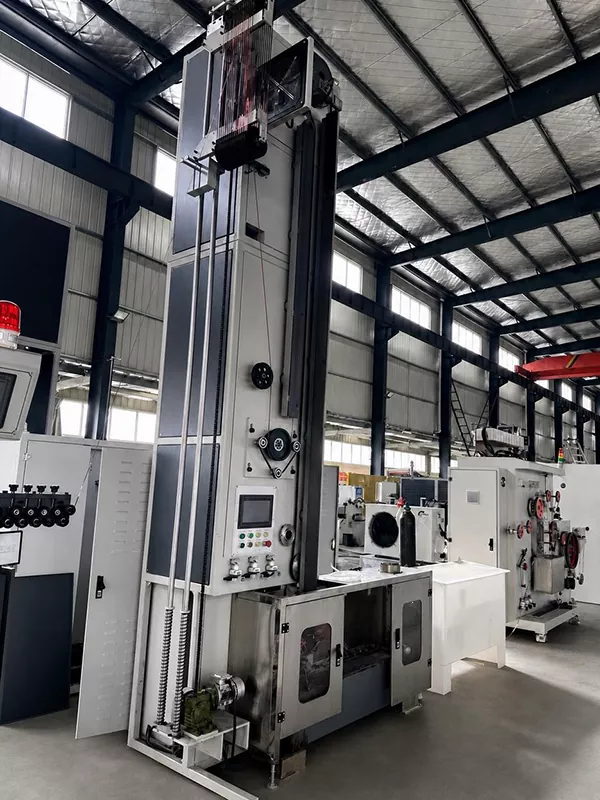

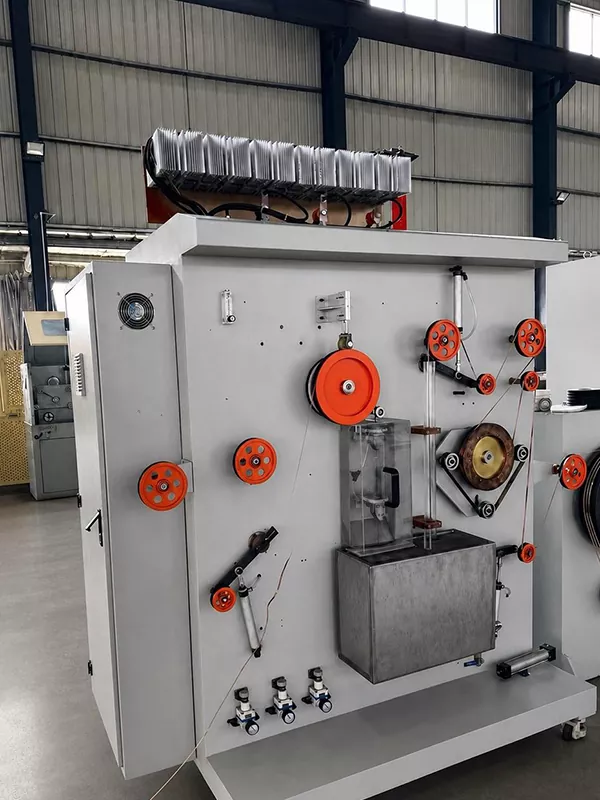

د ټین پوښ

د ګرمو ډیپ ټین کوټینګ کارول کیږي. هوا چاقو د ټین پرت ضخامت کنټرولوي، او د یخولو پرستار د سطح کیفیت ثبات کې مرسته کوي. د واحد اړخ ټین کوټینګ ضخامت: 0.01-0.025 ملي میتر.

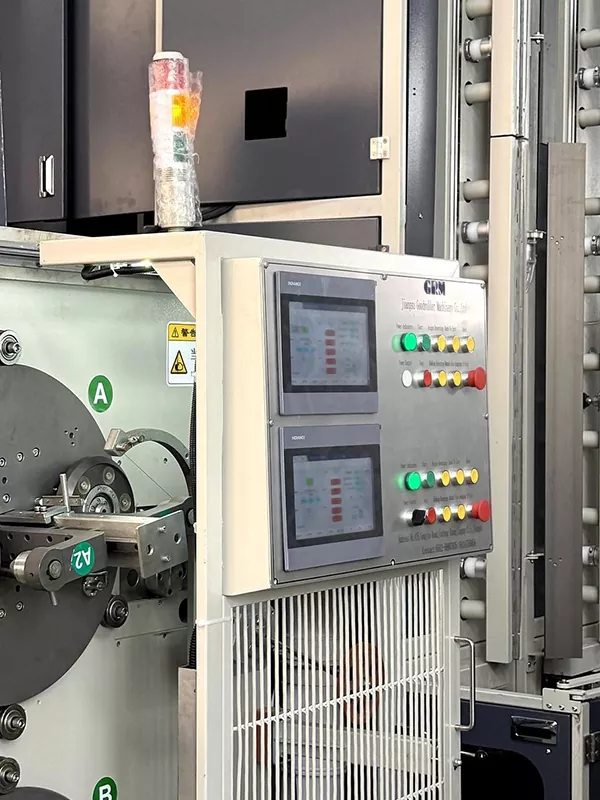

اتومات کویل چنګ

په اختیاري کارونو کې د سرو ټراورسینګ، د اتوماتیک سپول بدلون، اتوماتیک پرې کول، او اتوماتیک نل کول شامل دي.

دقیق اخیستل

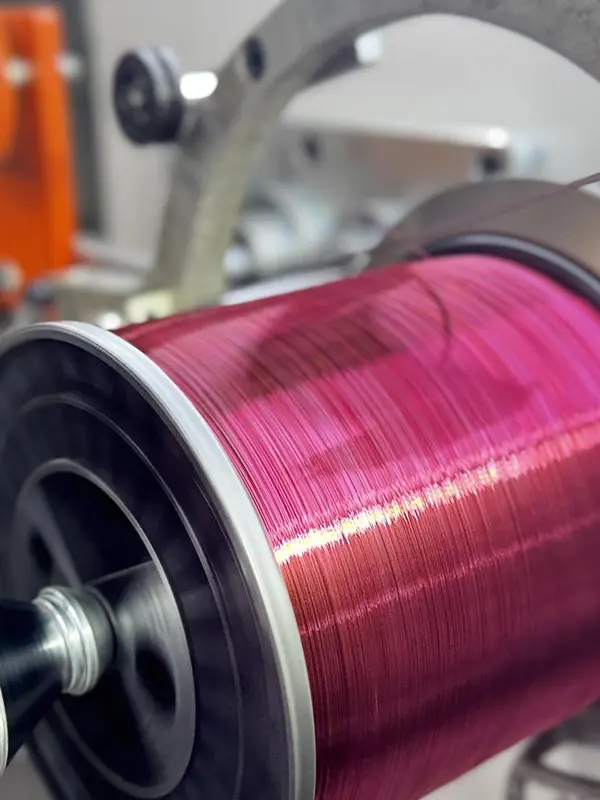

سپول باد: تر 30 کیلو ګرامه پورې.

د پینکیک کویل باد: اختیاري 1-2 کیلو ګرامه.

R&D او پیټینټ

د 2015 راهیسې، GRM د PV د نښلولو ربن او بسبار ربن لپاره د تولید تجهیزاتو پراختیا ته دوام ورکړی. شرکت د دقیق رولینګ ، د تولید لاین ادغام ، او د PV ربن تولید پروسې پورې اړوند ډیری تخنیکي پیټینټونه ترلاسه کړي.

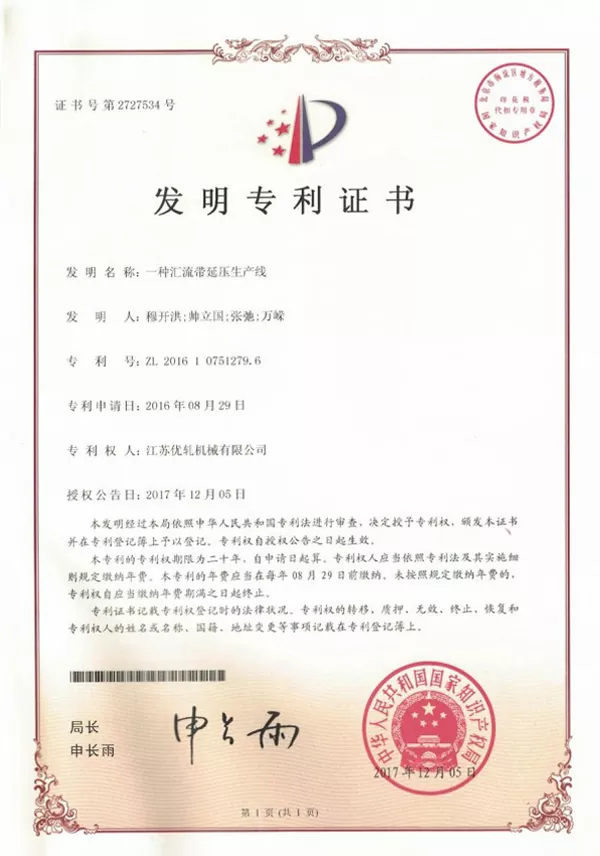

د PV ربن جوړولو تجهیزاتو لپاره د GRM پیټینټ ټیکنالوژي

کلیدي ځانګړتیاوې

پرله پسې تولید د مسو تار ان پټ څخه د ټین لیپت شوي بس بار ربن محصول ته.
ښه ابعادي ثبات، د کوټینګ یونیفورم، او د باد کیفیت.
د تشنج همغږي او اتوماتیک اخیستل د تولید مداخلو او لاسي مداخلې کمولو کې مرسته کوي.
د مختلف PV ماډل موادو اړتیاو لپاره دواړه معیاري بسبار ربن او عکاس بسبار ربن تولید ملاتړ کوي.
د PV ربن جوړونکو ته د پروسس کنټرول، د محصول ثبات، او د تولید موثریت باندې تمرکز د تولید د مربوط حل سره چمتو کوي.

په مکرر ډول پوښتل شوي پوښتنې

1.د بشپړ شوي محصول اندازه اندازه څه ده؟

پای پلنوالی: 3-8 mm.

بشپړ ضخامت: 0.2-0.4 mm.

2.د زغم او میخانیکي ملکیت سلسلې څه دي؟

طول زغم: ± 0.085 mm.

ضخامت زغم: ± 0.01 ملي میتر.

تناسلي ځواک: ≥260 MPa.

د حاصل قوت: 90-130 MPa.

3.د ټین کوټینګ کوم میتود کارول کیږي؟

دا کرښه د هاټ ډیپ ټین کوټینګ کاروي، د ربن شاوخوا بشپړ پوښښ سره، د دواړو خواوو څنډو په شمول.

4.د محصول عرض او ضخامت څنګه اندازه کیږي؟

د څلور سټینډ رولینګ مل څلورم سټینډ د دوه لیزر اندازه کولو سیسټمونو سره مجهز دی ، یو د عرض اندازه کولو لپاره او بل د ضخامت اندازه کولو لپاره. د اندازه کولو ډاټا په HMI کې ښودل کیدی شي.

5.کوم مواد پروسس کیدی شي؟

د PV بسبار ربن تولید لاین په عمده توګه د TU1 اکسیجن وړیا مسو تار لپاره ډیزاین شوی. دودیز تشکیلات د مسو مختلف الیاژ، د محصول ابعاد، او ځانګړي ربن اړتیاو سره سم چمتو کیدی شي.
